新架构不费电！测试影驰GTX650显卡功耗

　　节能环保是我们目前最为提倡的主题。IT产品也不例外，从最初的一味追求高性能而忽略其带来的高能耗。发展到现在更加注重产品的功耗问题，进而提出了每瓦特性能这一概念。这都是人们对于性能更为理性的体现。不久前，NVIDIA推出了GeForce GTX 650显卡，作为其GPU芯片，采用了28nm制程的GK107芯片，不仅拥有较佳的游戏性能，并且在功耗控制上也非常不错。

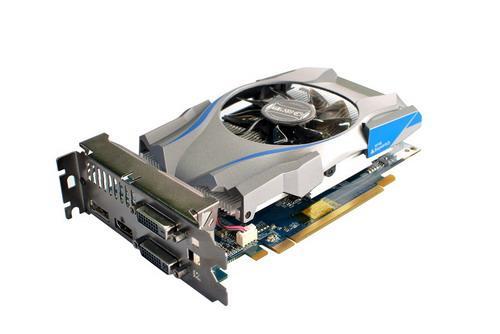

　　作为全基因品牌，影驰也第一时间推出了两款GeForce GTX 650黑将/大将。这两款显卡不仅做工优秀，而且性能出众，凭借28nm支撑的GK107 GPU芯片，在功耗控制上也秉承绿色环保的概念。

　　由于GTX 650的功耗并不高，因此影驰为旗下GTX 650系列配备了“清道夫散热”，显卡采用可拆卸设计，虽然现在有很多防尘的机箱，但是显卡在使用久了之后还是会积下一定的灰尘，并且可能影响显卡的正常使用，导致显卡发热上升，进而提高了显卡功耗，所以我们要每隔一段时间要拿出来清洁。影驰将“可拆卸”理念延续到GTX 650上，让用户能够轻易清理积尘，保持显卡的稳定运行。同时散热外壳采用风气流线型设计，另外独特扇叶设计，能增加至少5%的风压，有助于增强散热能力。

　　作为“低功耗”的另一功臣，可以说是Kepler架构，GK107芯片是由第三代Streaming Mulit-processor进化到SMX设计，不但可以提供更佳的运算效能，而且更可减低所需功耗。SMX内部同样以CUDA Cores、PolyMorgh Engine、Texture Units等组成，CUDA Cores数量较上代架构大幅提升，每瓦性能可因此培增。
