性能倍增 Intel新Haswell核芯显卡解析

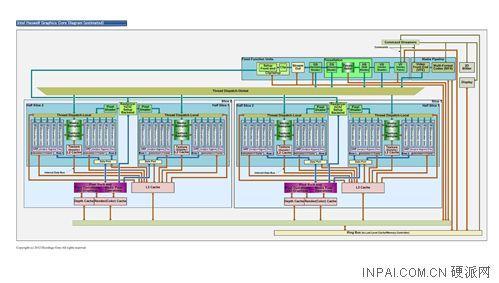

　　Haswell GPU Core 模块

　　第二部分，也就是图上(2)区，被称为「Slice Common」。主要为负责多边形和像素转换的光栅引擎，pixel back-end和L3缓存，Render/Depth组成。(3)区为「Sub-Slice」区，或者称为「Half- Slice」，主要为执行单元群「EU(Execution Unit)」以及纹理单元(图中为3D Sampler)和Texture二级高速缓存等。

　　图中(5)和(4)分别为视频解码和编码的「Multi-Format Video CODEC Engine (MFX)」，以及负责视频画质处理的「Video Quality Enhancement Engine」，(6)区为画面输出显示引擎。

　　Haswell GPU架构概览
